沙伯的PEI 塑料當(dāng)中的一個(gè)叫ultem系列的一個(gè)型號(hào)，ULTEM? 1000 resin 是一種聚醚酰亞胺超級(jí)工程塑膠原料。

　　東莞市昊恩塑膠貿(mào)易有限公司是SABIC Innovative Plastic（沙伯基礎(chǔ)創(chuàng)新塑料/沙比克）公司全線產(chǎn)品的一級(jí)分銷商，同時(shí)也是美國(guó)杜邦（DuPontoon）；美國(guó)蘇威（SOLVAY），瑞士埃姆斯（EMS）等工程塑料代理商。經(jīng)營(yíng)產(chǎn)品有Lexan（PC，聚碳酸酯）、Noryl（PPO,改性聚苯醚）、Valox（PBT,聚對(duì)苯二甲酸丁二酯）、Cycoloy（PC/ABS，PC與ABS合金）、Xenoy（PC/PBT）、Xylex（PC/PET）、Ultem（PEI,聚醚酰亞胺）等工程塑料。同時(shí)為廣大客戶提供相關(guān)塑料原料FDA證明、UL證書(shū)及COC報(bào)告。

　　聚醚酰亞胺，Polyetherimide簡(jiǎn)稱PEI，是琥珀色透明固體，不添加任何添加劑就有固有的阻燃性和低煙度，氧指數(shù)為47%，燃燒等級(jí)為UL94-V-0級(jí)，密度為1.28~1.42g/cm3。PEI具有很強(qiáng)的高溫穩(wěn)定性，即使是非增強(qiáng)型的PEI，仍具有很好的韌性和強(qiáng)度。因此利用PEI優(yōu)越的熱穩(wěn)定性可用來(lái)制作高溫耐熱器件。具有優(yōu)良的機(jī)械性能、電絕緣性能、耐輻照性能、耐高低溫及耐磨性能，并可透過(guò)微波。PEI還有良好的阻燃性、抗化學(xué)反應(yīng)以及電絕緣特性。玻璃化轉(zhuǎn)化溫度很高，達(dá)215℃。PEI還具有很低的收縮率及良好的等方向機(jī)械特性。加入玻璃纖維、碳纖維或其他填料可達(dá)到增強(qiáng)改性的目的；也可和其它工程塑料組成耐熱高分子合金，可在-160～180℃的工作溫度下長(zhǎng)期使用。

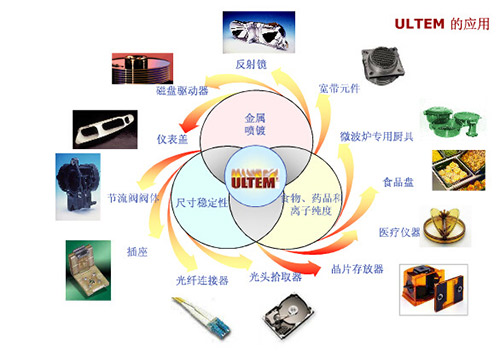

　　取代金屬制造光纖連接器，可使元件結(jié)構(gòu)*化，簡(jiǎn)化其制造和裝配步驟，保持更精確的尺寸。用于汽車領(lǐng)域，如用以制造高溫連接件，高功率車燈和指示燈、控制汽車艙室外部溫度的傳感器和控制空氣和燃料混合物的傳感器。還可用作耐高溫潤(rùn)滑侵蝕的真空泵葉輪、在180℃操作的蒸餾器的磨口玻璃接頭（承接口）、非照明的防霧燈的反射鏡。

　　下面是沙伯基礎(chǔ)創(chuàng)新塑料PEI 牌號(hào)HU1000E物性表：

Property

TYPICAL PROPERTIES (1)
MECHANICAL	Value	Unit	Standard
Tensile Stress, yld, Type I, 5 mm/min	1120	kgf/cm2	ASTM D 638
Tensile Stress, brk, Type I, 5 mm/min	860	kgf/cm2	ASTM D 638
Tensile Strain, yld, Type I, 5 mm/min	7	%	ASTM D 638
Tensile Strain, brk, Type I, 5 mm/min	60	%	ASTM D 638
Tensile Modulus, 5 mm/min	36600	kgf/cm2	ASTM D 638
Flexural Stress, yld, 1.3 mm/min, 50 mm span	1760	kgf/cm2	ASTM D 790
Flexural Modulus, 1.3 mm/min, 50 mm span	35000	kgf/cm2	ASTM D 790
Tensile Stress, yield, 5 mm/min	105	MPa	ISO 527
Tensile Stress, break, 5 mm/min	85	MPa	ISO 527
Tensile Strain, yield, 5 mm/min	6	%	ISO 527
Tensile Strain, break, 5 mm/min	60	%	ISO 527
Tensile Modulus, 1 mm/min	3200	MPa	ISO 527
Flexural Stress, yield, 2 mm/min	160	MPa	ISO 178
Flexural Modulus, 2 mm/min	3300	MPa	ISO 178
IMPACT	Value	Unit	Standard
Izod Impact, unnotched, 23°C	136	cm-kgf/cm	ASTM D 4812
Izod Impact, notched, 23°C	5	cm-kgf/cm	ASTM D 256
Izod Impact, notched, -30°C	5	cm-kgf/cm	ASTM D 256
Instrumented Impact Total Energy, 23°C	387	cm-kgf	ASTM D 3763
Izod Impact, unnotched 80*10*4 +23°C	NB	kJ/m2	ISO 180/1U
Izod Impact, unnotched 80*10*4 -30°C	NB	kJ/m2	ISO 180/1U
Izod Impact, notched 80*10*4 +23°C	6	kJ/m2	ISO 180/1A
Izod Impact, notched 80*10*4 -30°C	6	kJ/m2	ISO 180/1A
Charpy 23°C, V-notch Edgew 80*10*4 sp=62mm	4	kJ/m2	ISO 179/1eA
Charpy -30°C, V-notch Edgew 80*10*4 sp=62mm	4	kJ/m2	ISO 179/1eA
Charpy 23°C, Unnotch Edgew 80*10*4 sp=62mm	NB	kJ/m2	ISO 179/1eU
Charpy -30°C, Unnotch Edgew 80*10*4 sp=62mm	NB	kJ/m2	ISO 179/1eU
THERMAL	Value	Unit	Standard
Vicat Softening Temp, Rate B/50	219	°C	ASTM D 1525
HDT, 0.45 MPa, 3.2 mm, unannealed	207	°C	ASTM D 648
HDT, 1.82 MPa, 3.2mm, unannealed	199	°C	ASTM D 648
HDT, 1.82 MPa, 6.4 mm, unannealed	201	°C	ASTM D 648
CTE, -40°C to 150°C, flow	5.5E-05	1/°C	ASTM E 831
CTE, -40°C to 150°C, xflow	5.5E-05	1/°C	ASTM E 831
CTE, 23°C to 150°C, flow	5.5E-05	1/°C	ISO 11359-2
CTE, 23°C to 150°C, xflow	5.5E-05	1/°C	ISO 11359-2
Vicat Softening Temp, Rate B/50	211	°C	ISO 306
Vicat Softening Temp, Rate B/120	212	°C	ISO 306
HDT/Ae, 1.8 MPa Edgew 120*10*4 sp=100mm	190	°C	ISO 75/Ae
HDT/Af, 1.8 MPa Flatw 80*10*4 sp=64mm	188	°C	ISO 75/Af
