PA6與PA66因兩者熱塑性、輕質(zhì)、韌性好、耐化學品和耐久性好等特點，多用于民用絲中的衣料，工業(yè)絲中的簾子布、漁網(wǎng)絲、傳送帶，注塑料中高耐磨絕緣體零部件，以及日用品和包裝薄膜等。但同時兩產(chǎn)品之間存在細微差別，在應用方面因特性的差別同樣存在不同的應用領(lǐng)域。下面我們從各方面分析一下兩者之間的區(qū)別。

　　物理性

　　PA6與PA66均為半透明或不透明乳白色結(jié)晶形聚合物。但生產(chǎn)原料存在較大的差異：PA6原料為己內(nèi)酰胺，由己內(nèi)酰胺開環(huán)聚合而得;原料的制取則以石油苯為主，部分廠家受限于石油苯供應不足從而采用加氫苯但數(shù)量極少。PA66則是由己二胺和己二酸進行縮聚制得的。

　　PA6與PA66相比它的熔點較低，而且工藝溫度范圍很寬。它的抗沖擊性和抗溶解性比PA66要好，但吸濕性也更強。因為塑件的許多品質(zhì)特性都要受到吸濕性的影響，所以在使用過程中要更加注意。而PA66分子排列里對稱分布，所有的旗基和氨基均可形成氫鍵，另外在紡絲過程中，其動力學結(jié)晶能力比PA6高約20倍，因此PA66工業(yè)結(jié)的慚裂強力已達到9.7g/d，而相同條件下PA6工業(yè)絲強度只有9.0g/d左右。

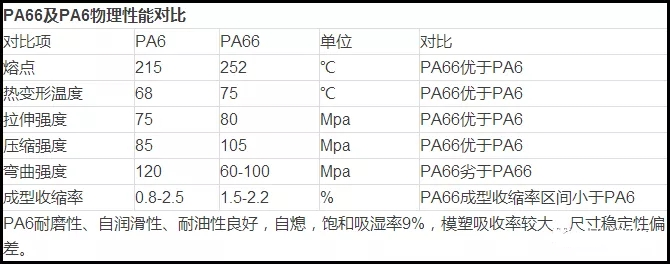

　　PA66與PA6物理性能對比

　　下游應用領(lǐng)域

　　PA6工程塑料具有較高的抗張強度、良好的抗沖擊性能、優(yōu)異的耐磨性能、耐化學性能和較低的摩擦系數(shù)，通過玻璃纖維改性、礦物填充改性、添加阻燃劑，可以使其綜合性能更加優(yōu)異,主要用于汽車工業(yè)和電子電器領(lǐng)域。玻璃就是最常見的添加劑，有時為了提高抗沖擊性還加入合成橡膠，如EPDM和SBR等。對于沒有添加劑的產(chǎn)品，PA6的收縮率在1%到1.5%之間。加入玻璃纖維添加劑可以使收縮率降低到0.3%(但和流程相垂直的方向還要稍高一些)。成型組裝的收縮率主要受材料結(jié)晶度和吸濕性影響。

　　PA66的綜合性能好，具有強度高，剛性好、抗沖擊、耐油及化學品、耐磨和自潤滑等優(yōu)點，尤其是硬度、剛性、耐熱性和蠕變性能更佳，而且原料易得，成本低，因而廣泛應用到工業(yè)、服裝、裝飾、工程塑料等各種領(lǐng)域。PA66由于強度高于PA6，因此更多的用于生產(chǎn)簾子線等工業(yè)用絲。

　　PA6消費比例最高的是民用絲行業(yè)，服裝用錦綸長絲，約為58%。輪胎骨架錦綸簾子布市場使用PA6約占13%。工程塑料類使用PA6占12%，包括注塑料及改性塑料。漁網(wǎng)絲用PA6約占6%。生產(chǎn)BOPA膜的塑膜級PA6占4%，生產(chǎn)地毯、羊毛衫、無紡布等用品的短纖類PA6占4%，其他用于生產(chǎn)PA棒、PA膠帶等用PA6占3%。PA6本身的物理性質(zhì)中，其收縮率、成型收縮率性能較差，不是通過生產(chǎn)工藝的提高可以改進的。而是在生產(chǎn)制品過程中通過添加輔料、助劑，或依靠紡織方法，以及復合使用來解決。比如BOPA膜，為了降低其收縮率的影響，多要復合使用，靠其他膜來降低整體的收縮率。

　　PA66消費比例中最高的為工程塑料，占到總消耗量的65%，而工業(yè)絲占到20%，其他占到總消耗的15%。PA66的下游產(chǎn)品多集中在工程塑料，因其剛性有余、韌性不足，不適宜紡絲。按照對PA66我國消費領(lǐng)域的細分，尼龍樹脂中PA66的消費量為32萬噸左右，PA66工業(yè)絲的消費量在11萬噸左右，其他方面的應用量相對較小。

　　PA66和PA6的性能區(qū)別

　　PA66熔點260~265℃，玻璃化轉(zhuǎn)變溫度(干態(tài))為50℃。密度為1.13~1.16克/立方厘米。

　　PA6位半透明或者不透明的乳白色結(jié)晶性聚合物顆粒，熔點220℃，熱分解溫度大于310℃，相對密度1.14，吸水率(23℃水中24小時)1.8%，具有優(yōu)良的耐磨性和自潤滑性，機械強度高，耐熱性、電絕緣性能好，低溫性能優(yōu)良，能自熄耐化學性好，特別是耐油性優(yōu)良。

　　PA6與PA66比較，加工成型容易，制品表面光澤性好，使用溫度范圍較寬，但是吸水率較高，尺寸穩(wěn)定性差。剛性小，熔點低，在惡劣環(huán)境下能長期使用，在較寬的溫度范圍內(nèi)仍能保持足夠的應力，連續(xù)使用溫度105℃。

　　總體而言PA66和PA6的性能區(qū)別如下：

　　機械性能：PA66 > PA6

　　熱介質(zhì)性能：PA66 > PA6

　　價格：PA66 > PA6

　　熔點：PA66 > PA6

　　吸水性：PA66< PA6

　　耐候性：PA66< PA6

　　冷凝時間：PA66< PA6

　　成型加工性能：PA66 < PA6

　　PA66和PA6的應用區(qū)別

　　PA是常見的工程塑料之一，PA6和PA66是最常見的尼龍材料，二者結(jié)構(gòu)相似，有很多共同點，那么二者之間有什么有什么區(qū)別?

　　PA6工程塑料具有較高的抗張強度、良好的抗沖擊性能、優(yōu)異的耐磨性能、耐化學性能和較低的摩擦系數(shù)，通過玻璃纖維改性、礦物填充改性、添加阻燃劑，可以使其綜合性能更加優(yōu)異，主要用于汽車工業(yè)和電子電器領(lǐng)域。

　　PA66的綜合性能好，具有強度高，剛性好、抗沖擊、耐油及化學品、耐磨和自潤滑等優(yōu)點，尤其是硬度、剛性、耐熱性和蠕變性能更佳。PA66由于強度高于PA6，因此更多的用于生產(chǎn)簾子線等工業(yè)用絲。

　　PA6與PA66很多應用重疊，但是能夠用PA6的地方，一般不用PA66。

　　價格方面及產(chǎn)能方面存在差異

　　PA6的聚合是開環(huán)反應，己內(nèi)酰胺與切片(或原絲)的投入產(chǎn)出比約為1：1.03;PA66的聚合是縮水反應，66鹽與切片(成原絲)的投入產(chǎn)出比約為1.13-1.15。通常來看，受生產(chǎn)工藝以及原料不同的差別，PA66比PA6價格一般高出3000-4000元/噸。

　　同時因為PA6應用更廣泛，加之生產(chǎn)工藝更容易推廣，國內(nèi)聚合工廠大大小小40-50家左右，2012年產(chǎn)能維持在230萬噸左右;而PA66雖存在需求缺口，受原料己二腈缺乏的影響，發(fā)展緩慢，國內(nèi)僅3家生產(chǎn)廠家。據(jù)了解，PA66進口依存度自2005年開始至今均在60%以上。

　　因我國是服裝大國，加之產(chǎn)品在使用過程中首先考慮其性價比。PA6在在纖維紡織方面具有更好優(yōu)越性，使得PA6消費量遠高于PA66。同時在工業(yè)絲、簾子布等紡織產(chǎn)品上，無論從價格還是性能方面考慮，PA6的應用比例也遠高于PA66。但在工程塑料方面，PA66則更具優(yōu)勢。
