聚苯硫醚工程塑料，英文簡(jiǎn)稱(chēng)PPS，是一種熱塑性特種工程塑料，其加工工藝主要包括注射成型、擠出成型和模壓成型等。

　　聚苯硫醚，英文名為Polyphenylene Sulfide，縮寫(xiě)PPS，其物理外觀表現(xiàn)為白色、堅(jiān)硬的聚合物類(lèi)，它是一種具有良好化學(xué)結(jié)晶度的特種熱塑性工程塑料，綜合性能優(yōu)異。其加工工藝主要包括注射成型、擠出成型和模壓成型等。

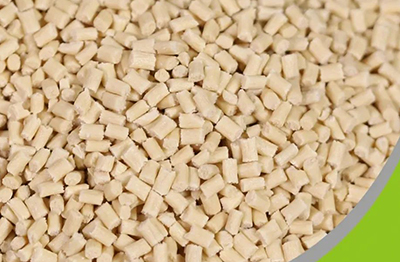

PPS原料

　　PPS是一種白色、結(jié)晶度高的聚合物，密度為1.34。其力學(xué)性能優(yōu)良、拉伸強(qiáng)度和彎曲強(qiáng)度優(yōu)于PA、PC、PBT等，具有很高的剛性和抗蠕變性，具有非常好的熱性能。但其脆性較大，缺口沖擊強(qiáng)度較低，低于PA、PC、PBT高于POM。通過(guò)填充玻璃纖維、碳纖維、填料等來(lái)增強(qiáng)其力學(xué)性能，增強(qiáng)后的PPS熱性能指標(biāo)更高。PPS屬惰性材料，耐腐蝕性很好，無(wú)毒。

　　PPS具有機(jī)械強(qiáng)度高、耐高溫、耐化學(xué)腐蝕、難燃、熱穩(wěn)定性好、電學(xué)性能好等優(yōu)點(diǎn)，可用于許多復(fù)雜的場(chǎng)合和行業(yè)。

　　PPS有哪些特點(diǎn)?

　　PPS具有極小的介電常數(shù)和相當(dāng)?shù)偷慕殡姄p耗，具有良好的電氣絕緣性，因?yàn)槠浔砻骐娮韬腕w積電阻率對(duì)頻率、溫度、濕度的變化都不敏感。

　　PPS抗輻射性能良好，能達(dá)Gy1×108，在電子、電氣、機(jī)械、儀器、航空、航天、軍事等尤其是原子彈、中子彈領(lǐng)域，是抗輻射最理想的材料之選。由于PPS本身化學(xué)結(jié)構(gòu)比較穩(wěn)定，且含有阻燃性元素——硫，因此PPS還擁有優(yōu)良的耐燃性。

　　PPS耐電弧時(shí)間也較長(zhǎng)，化學(xué)穩(wěn)定性相當(dāng)好，除受強(qiáng)氧化酸的侵蝕外，不受大部分酸堿鹽的腐蝕。當(dāng)溫度降到175℃以下不溶物任何已知有機(jī)溶劑，PPS接觸普通有機(jī)溶劑后，不會(huì)發(fā)生塑件開(kāi)裂。

　　PPS有何缺陷?如何改善?

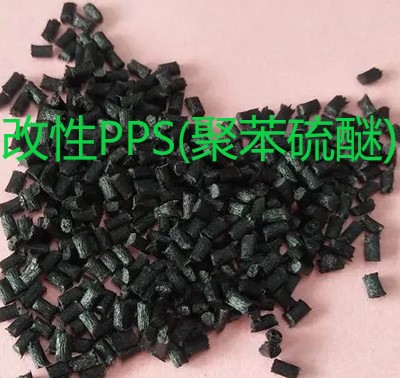

　　PPS未改性前，不足之處是脆性大、韌性差，耐沖擊強(qiáng)度低，通常需要和其它材料復(fù)合使用以提高性能。市場(chǎng)上應(yīng)用的 PPS 均為其改性能品種，常見(jiàn)的比如有：玻纖增強(qiáng)PPS、玻礦填充PPS、碳纖維增強(qiáng)PPS等。改性后的PPS仍能保持高力學(xué)性能和尺寸穩(wěn)定性，可在高溫的受力環(huán)境下使用。

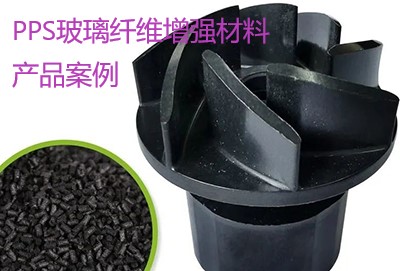

玻纖增強(qiáng)PPS產(chǎn)品：水泵轉(zhuǎn)子

　　PPS(聚苯硫醚)的加工性能

　　1)吸水性

　　PPS的吸水性較低，只有0.02%。

　　2)流動(dòng)性

　　PPS的流動(dòng)性較好，可加工薄壁制品，其流動(dòng)性根據(jù)PPS的品種、規(guī)格而不同，線性PPS比支化交聯(lián)PPS的流動(dòng)性高，隨溫度升高，物料的流動(dòng)性增加，但溫度過(guò)高或物料在機(jī)筒內(nèi)停留時(shí)間過(guò)長(zhǎng)，物料會(huì)發(fā)生部分交聯(lián)，導(dǎo)致流動(dòng)降低。

　　3)結(jié)晶性

　　作為為結(jié)晶性工程塑料的PPS，其結(jié)晶度隨成型時(shí)的冷卻溫度及速率而變，冷卻速度越快，其結(jié)晶度越低。而結(jié)晶度大小又對(duì)其強(qiáng)度、耐熱性、耐候性、尺寸穩(wěn)定性都有較大影響。隨結(jié)晶度增加，制品的熱變溫度提高，剛性、表面光潔度、表面硬收縮率等增加，尺寸穩(wěn)定性也增加。

　　4)熱穩(wěn)定性

　　PPS(聚苯硫醚) 在高溫下時(shí)間長(zhǎng)會(huì)發(fā)生部分氧化交聯(lián)反應(yīng)，導(dǎo)致物料的流動(dòng)性降低，色澤變深，影響制品的質(zhì)量和性能。此外，PPS對(duì)金屬有較強(qiáng)的粘附性，要防止物料在機(jī)筒內(nèi)固化。

　　5)收縮性

　　對(duì)于結(jié)晶性塑料，在成型加工時(shí)，結(jié)晶度隨模具溫度增加而增大，而結(jié)晶度增大，收縮率也增加，故收縮率隨模具溫度而增大。通常PPS的收縮率都較小，但與流動(dòng)方向垂直的收縮率大于流動(dòng)方向的2～4倍。產(chǎn)品厚度、形狀、注射速度也會(huì)對(duì)收縮率須影響。

　　6)二次加工

　　PPS制品可以切削、攻絲等機(jī)械加工和超聲波焊接、粘合劑接等加工。

　　PPS(聚苯硫醚)的主要加工工藝

　　注射成型：是PPS最常見(jiàn)也是應(yīng)用最多的一種加工方式，用于注射成型的聚苯硫醚，其熔體流動(dòng)速率一般為10～100 g/min(343 ℃，0.5 MPa下測(cè)出)，而且多為加人纖維增強(qiáng)或填料填充改性的品級(jí);所用注射機(jī)一般應(yīng)選用螺桿式注射機(jī)，要求加熱溫度能達(dá)到350 ℃，注射壓力能達(dá)到150 MPa。噴嘴宜選用自鎖式，以防止流涎現(xiàn)象。

　　擠出成型：常用于聚苯硫醚管、棒材、板材的生產(chǎn)加工，采用排氣式擠出機(jī)，工藝為：加料段溫度小于200 ℃;料筒溫度300～340 ℃，連接體溫度320～340℃，口模溫度300～320 ℃。

　　模壓成型。

　　噴涂成型：聚苯硫醚的噴涂以靜電粉末噴涂為主，噴涂前需將金屬工件進(jìn)行除油、噴沙、化學(xué)處理，以提高工件與聚苯硫醚的粘附力，在370～400 ℃下預(yù)熱處理10～20 min，用噴槍將PPS粉末噴到工件表面，待流平、固化后得到平整而有光澤的涂層。

　　以上是PPS的主要加工工藝，供您參考，具體操作過(guò)程會(huì)因具體產(chǎn)品有差異，如果您想了解更多信息，請(qǐng)您咨詢(xún)專(zhuān)業(yè)的比利時(shí)-索爾維 索爾維Ryton PPS原料供應(yīng)商?hào)|莞市昊恩塑膠貿(mào)易有限公司，可以提供從材料鑒定、模具設(shè)計(jì)、成型加工等系列幫助，亦可為客戶(hù)量身定制各特殊性能的材料，幫助客戶(hù)提高產(chǎn)品竟?fàn)幜?。服?wù)熱線：13798909890。
