在尼龍中添加玻璃纖維、增韌劑等共混材料的力學性能結(jié)果表明隨玻纖含量的增加，材料的拉伸強度、彎曲強度有大幅度的提高，沖擊強度則較為復雜，增韌劑加入，材料的韌性大幅度的提高，添加30%～35%的玻纖，8%～12%的增韌劑，材料的綜合力學性能最佳。

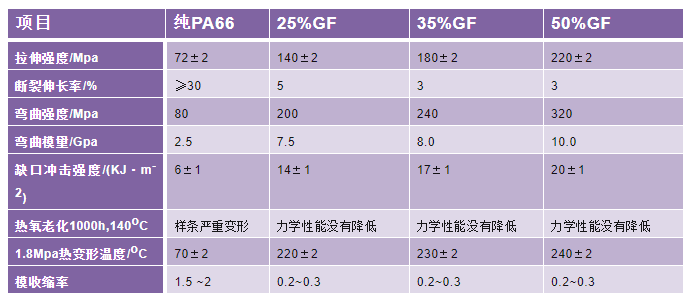

下表為玻纖增強與純PA66性能對比：

　　上表：玻纖增強與純PA66性能對比(依據(jù)ISO相關標準測試)

　　用增強材料來提高尼龍性能，增強材料有玻璃纖維，石棉纖維，碳纖維，鈦金屬等，其中以玻璃纖維為主，提高尼龍的耐熱性，尺寸穩(wěn)定性，剛性，機械性能(拉伸強度和彎曲強度)，特別是機械性能提高明顯，成為性能優(yōu)良的工程塑料。玻璃纖維增強尼龍有長纖維增強和短纖維增強尼龍兩種。可分為兩種：

　?、侔卜ㄖ频玫拈L玻璃纖維增強尼龍;

　　②以短切纖維經(jīng)混煉，或連續(xù)纖維導入雙螺桿擠出機連續(xù)剪切混煉制得的短玻璃纖維增強尼龍。

　　那么PA66+GF30%是什么意思?

　　1. GF是“玻璃纖維”的意思;30%是PA66中含30%玻纖。

　　2. 當在塑膠料中，加入GF后，混合的膠料的流動性會降低，成型時會變得困難一點。相對來說，對模具的性能要求也變高;脫模時，要增加頂出能力。

　　3. 增加GF的作用：增加產(chǎn)品的強度和韌度，提高力學性能。

　　備注：

　　1)加30%玻璃纖維,一般要求模具需熱處理。
